Bakit kritikal ang pagpoposisyon ng weld line para sa lakas ng impact at aesthetic na pagtanggap sa motorcycle fairing injection molds?
Sa mga fairing ng motorsiklo (hal., mga cowl sa harap, mga takip sa gilid, mga seksyon ng buntot), nabubuo ang isang weld line kapag nagsalubong ang dalawang natutunaw na harapan habang pinupuno ang lukab. Hindi tulad ng mga nakatagong bahagi, ang mga fairing ay ganap na nakalantad at kadalasang pinipintura ng mga high-gloss o metallic finish. Ang mahinang weld line positioning ay humahantong sa nakikitang mga marka sa ibabaw (tinatanggihan sa ilalim ng grazing light) at lokalisadong mahinang sona na maaaring pumutok sa panahon ng impact o vibration. Samakatuwid, ang pagkontrol sa lokasyon ng weld line ay hindi lamang isang aesthetic na kinakailangan kundi pati na rin sa isang mekanikal na kinakailangan na nauugnay sa kaligtasan para sa mga bahagi na nagpoprotekta sa rider at mga panloob na bahagi.
1. Lakas ng Epekto kumpara sa Posisyon ng Weld Line
| Lokasyon ng Weld Line | Karaniwang Pagpapanatili ng Lakas ng Epekto* | Failure Mode Under Impact (hal., stone chip o drop) | Antas ng Panganib |
|---|---|---|---|
| Sa flat, non-structural area | 50–70% ng base material | Nakikitang bitak sa ibabaw ngunit maaaring manatiling buo ang bahagi | Mababa hanggang katamtaman |
| Malapit sa mounting boss, intersection ng tadyang, o gilid | 30–50% ng base material | Kumakalat ang crack sa pamamagitan ng boss → pagkawala ng fastener → fairing detachment | Mataas |
| Kasama ang isang matalim na kurbada o butas ng vent | <30% ng batayang materyal | Biglang brittle fracture, lalo na sa ABS o PC/ABS sa mababang temperatura (-20°C) | Kritikal |
*Mga halaga ng pagpapanatili para sa ABS o PC/ABS (karaniwang fairing materials) sa weld line kumpara sa non-weld area, na sinusukat ng instrumented falling dart impact (ASTM D3763).
2. Aesthetic Acceptance Criteria para sa Weld Lines sa Motorcycle Fairings
| Uri ng Tapusin | Pinapayagan ang Weld Line Visibility | Paraan ng Inspeksyon | Karaniwang Kinakailangan ng Customer (hal., Triumph, Harley, Japanese OEMs) |
|---|---|---|---|
| Mataas-gloss painted (base coat clear coat) | Hindi nakikita sa ilalim ng anumang anggulo o pinagmumulan ng liwanag | Grazer light inspection (500–1000 lux, 45° rotation) | Zero tolerance → weld lines ay dapat na muling iposisyon sa mga nakatagong ibabaw o alisin sa pamamagitan ng valve gating. |
| Matte o textured finish (hal., TPE overmold) | Bahagyang nakikita (hindi tactile, lapad ≤0.1mm) | Visual na may mata sa 500 mm na distansya | Pinapayagan lamang sa mga takip sa ibabang bahagi o mga lugar sa ilalim ng upuan. |
| Ang hitsura ng carbon fiber / insert ng pelikula ay hinulma | Ganap na hindi nakikita (naaantala ang pagpapatuloy ng pattern) | Visual sa ilalim ng 2x magnification | Ang weld line ay dapat mahulog sa isang pattern break o linya ng disenyo. |
3. Paano Kinokontrol ng Fanze T&M (Jiashan) Co., Ltd. ang Posisyon ng Weld Line para sa Motorcycle Fairing Molds
- Simulation ng daloy ng amag : Gumagamit ng Autodesk Moldflow o Moldex3D upang mahulaan ang lokasyon ng weld line sa yugto ng disenyo. Ang mga weld lines ay sadyang inilipat sa mga hindi nakikitang lugar (hal., sa likod ng mga feature ng grille, kasama ng mga parting lines, o sa ilalim ng mga sticker na pampalamuti).
- Lokasyon ng gate at pag-optimize ng numero : Para sa mga kumplikadong fairings (hal., front cowl na may maraming bukas), mga pinipili 4–6 na mga balbula na pintuan na may sunud-sunod na pagbubukas upang ganap na maalis ang mga linya ng weld sa mga ibabaw ng Class-A.
- Naka-localize na pag-venting at kontrol sa temperatura ng pagtunaw : Pinapataas ang temperatura ng amag (sa pamamagitan ng 10–20°C) at lalim ng vent (0.03–0.05 mm) sa mga kritikal na weld line zone upang mapabuti ang molecular diffusion at bawasan ang visual prominence.
- Pag-profile ng iniksyon : Nalalapat ang profile ng mabagal–mabilis–mabagal na bilis upang itulak ang mga linya ng weld sa mas makapal, hindi gaanong nakikitang mga seksyon habang pinapanatili ang lakas ng epekto sa itaas ng 70% na pagpapanatili.
Ang mga pamamaraan na ito ay napatunayan sa mga hulma ng produksyon para sa Triumph Motorsiklo (UK) at domestic motorcycle OEM, na may Cpk ≥ 1.33 para sa parehong lakas ng impact at hitsura sa ibabaw.
4. Mga FAQ
FAQ 1: Maaari bang ganap na alisin ang isang weld line sa isang malaki, kumplikadong fairing ng motorsiklo?
A: Ang kumpletong pag-aalis ay posible gamit sequential gate ng balbula hot runner system at maingat na disenyo ng amag, ngunit pinapataas nito ang halaga ng amag ng 25–40%. Para sa karamihan ng mga application, inirerekomenda ng Fanze T&M (Jiashan) Co., Ltd madiskarteng repositioning ng mga weld lines sa mga nakatagong lugar o low-stress na lugar kaysa sa ganap na pag-aalis. Para sa mga customer na nangangailangan ng absolute zero weld lines sa mga nakikitang surface, nag-aalok ang kumpanya motorcycle fairings bodywork plastic injection mold mga solusyon na may 6-valve sequential gating, bilang matagumpay na naihatid para sa high-end na fairing project ng Triumph.
FAQ 2: Paano naaapektuhan ng posisyon ng weld line ang sertipikasyon ng lakas ng epekto (hal., ECE 22.06 para sa mga regulasyon sa helmet o motorcycle fairing)?
A: Bagama't hindi kritikal sa kaligtasan ang mga fairing sa parehong antas ng mga helmet, maraming OEM ang nangangailangan ng mga pagsusuri sa epekto ayon sa mga pamantayan ng manufacturer (hal., pagbaba ng 5kg mass mula sa 500mm). Ang isang mahinang posisyon ng weld line ay maaaring mabawasan ang lakas ng epekto sa pamamagitan ng higit sa 50% , na humahantong sa pagkabigo sa pagsubok. Ang Fanze T&M (Jiashan) Co., Ltd. ay sumusunod sa mga pamamaraan ng IATF16949 upang idokumento ang mga lokasyon ng weld line sa ulat ng daloy ng amag at bini-verify ang lakas ng epekto gamit ang instrumented dart na epekto sa mga hinulmang sample na pinutol mula sa aktwal na mga zone ng weld line. Ang lahat ng mga linya ng weld ay kinakailangan upang mapanatili ang ≥70% ng base material impact energy.
FAQ 3: Anong partikular na karanasan ang mayroon ang Fanze T&M (Jiashan) Co., Ltd. sa motorcycle fairing molds na may mga kritikal na kinakailangan sa weld line?
A: Ang Fanze T&M (Jiashan) Co., Ltd. ay itinatag noong 2005 at dalubhasa sa precision injection molds at injection parts. Lumipat ang kumpanya sa Guigu Park, Jiashan County noong 2016, na may 14,000 m² na magagamit na lugar ng planta at humigit-kumulang 100 empleyado. Nagmamay-ari ito ng imported na CNC, EDM, slow-moving wire cutting machine, at high-performance injection molding equipment mula sa Japan at Germany. Ang kumpanya ay IATF16949 certified at nakapagtatag ng magandang kooperatiba na relasyon sa British Triumph Motorsiklo , domestic SAIC, Changan, at Japanese Tiger Electric.

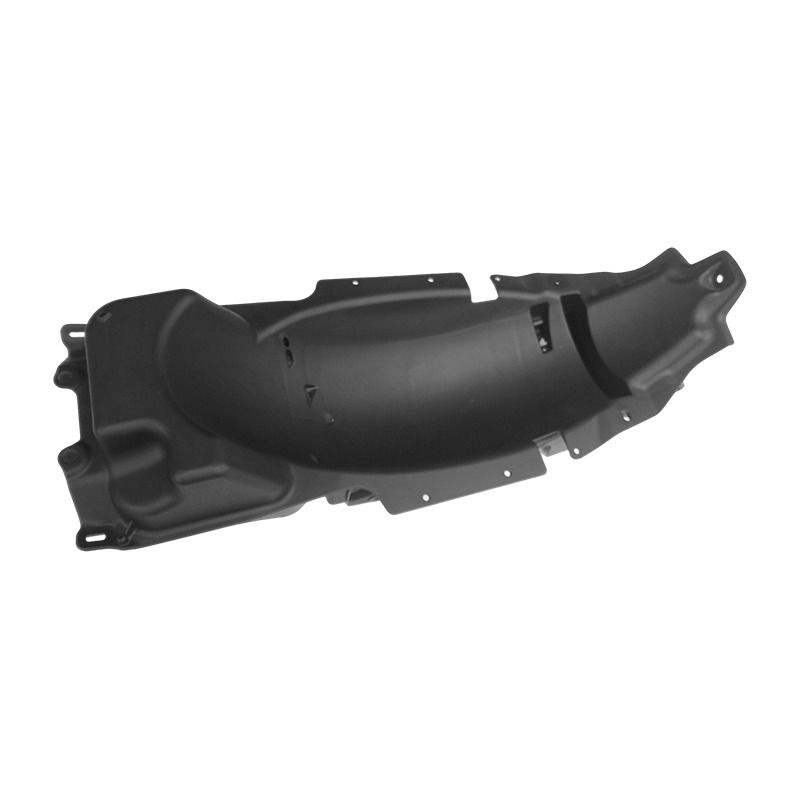

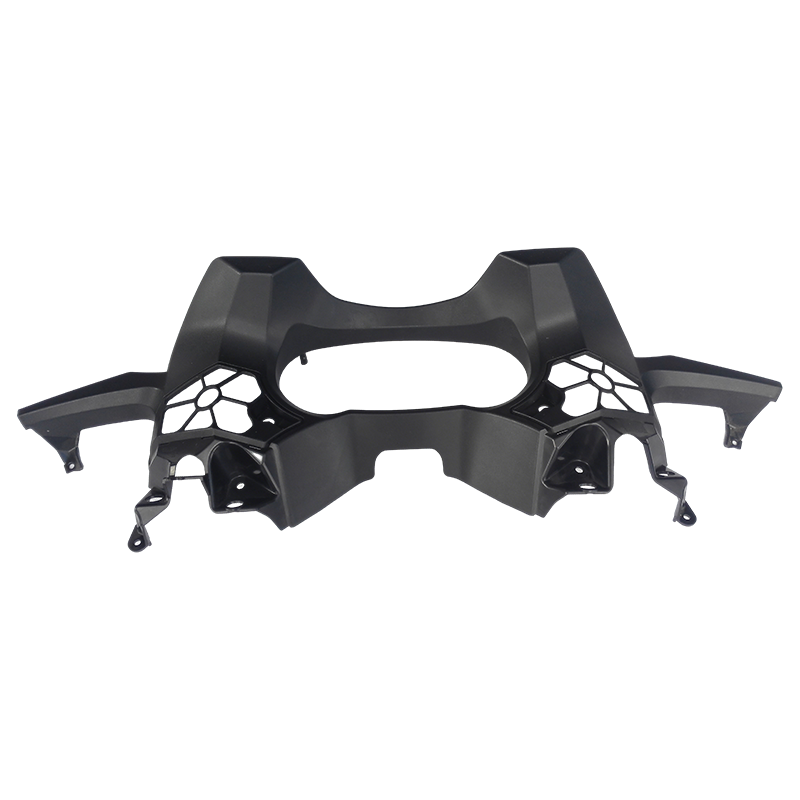

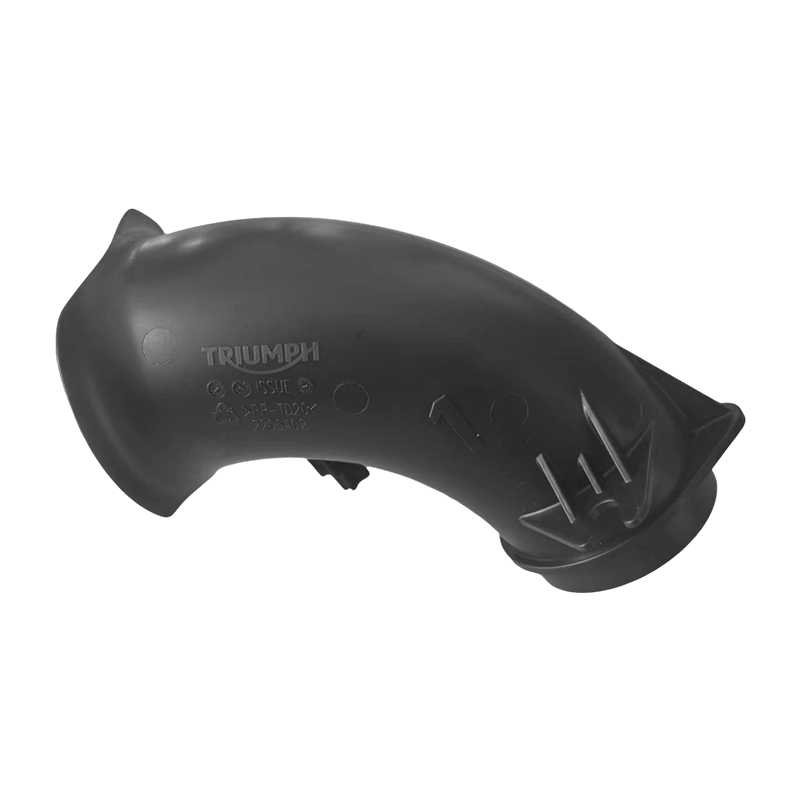

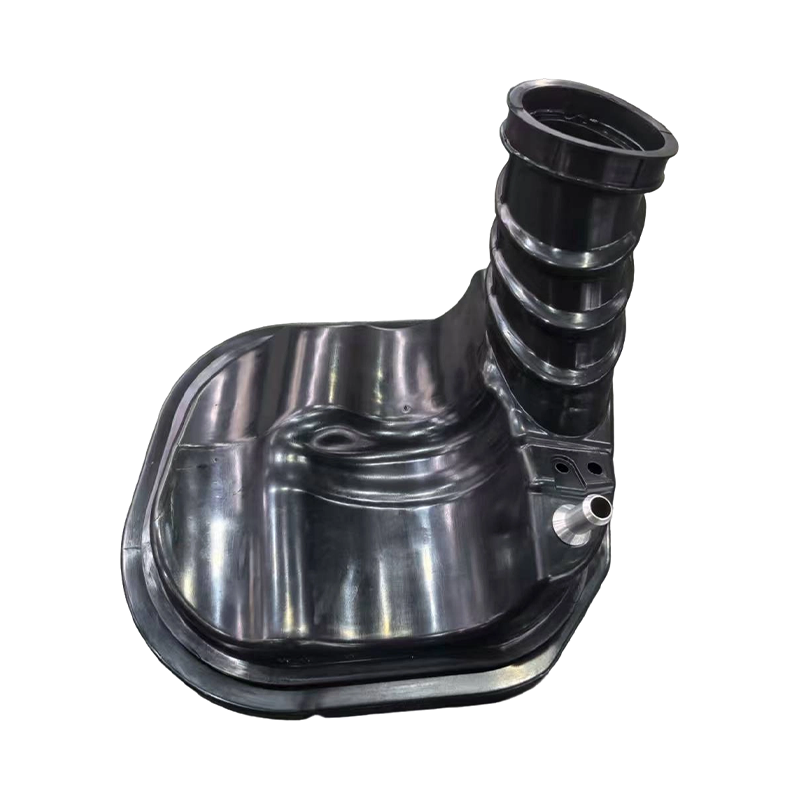

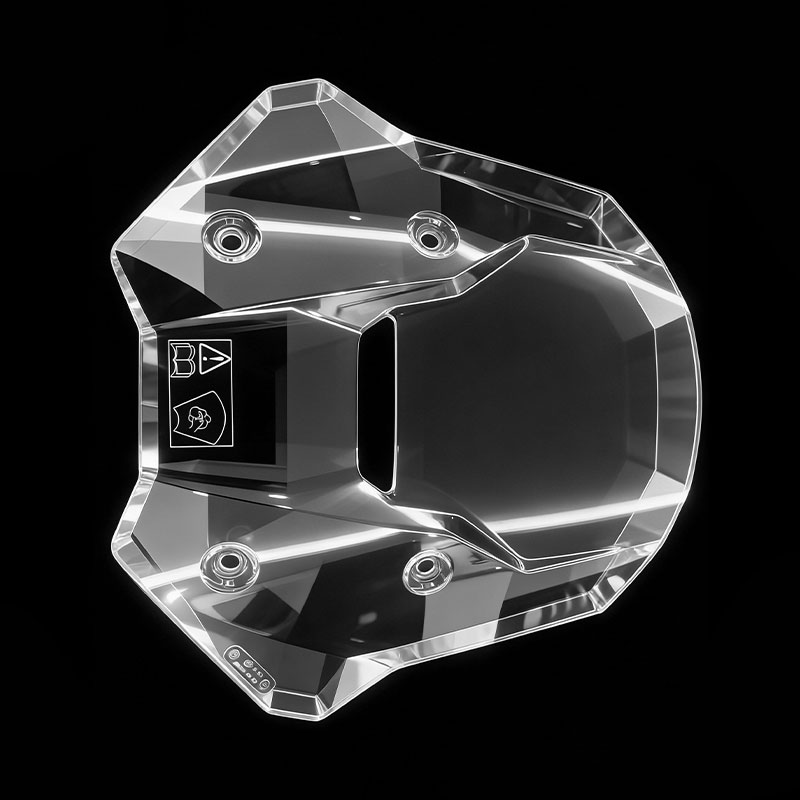

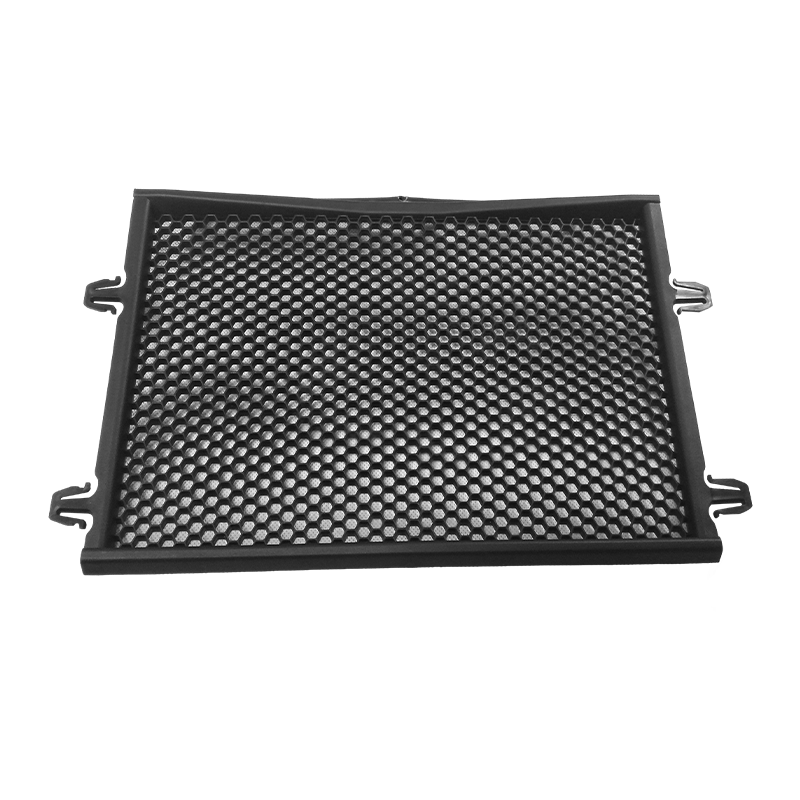

Kasama sa partikular na karanasan sa pagpapampanya ng motorsiklo ang:

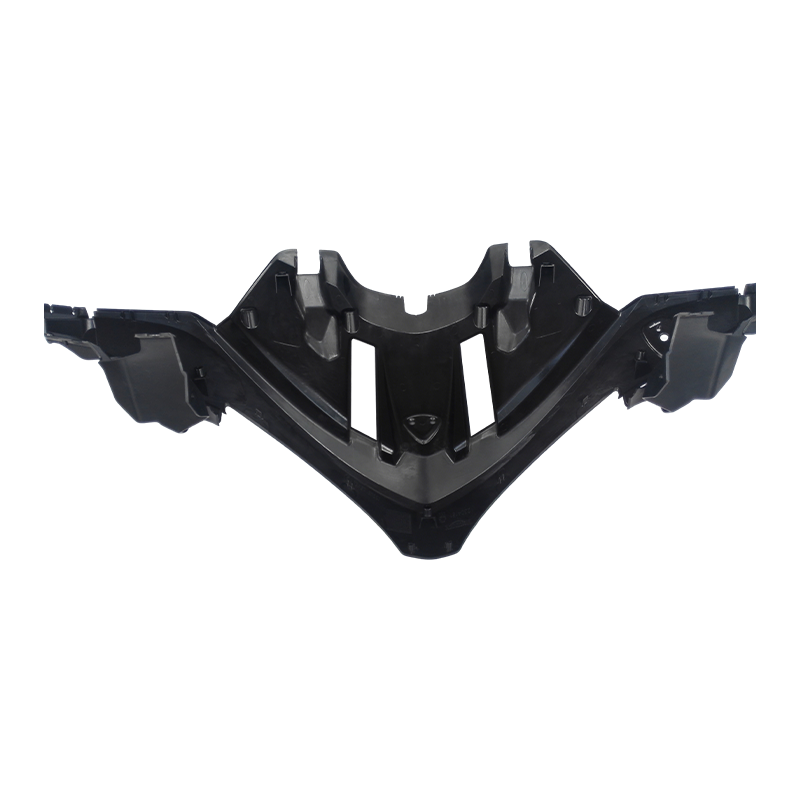

- Front cowl mold para sa Triumph Street Triple : Ginamit ang 6 na valve gate Pag-reposition ng Moldflow upang makamit ang zero na nakikitang weld lines sa high-gloss painted surface.
- Side cover mold para sa domestic 400cc sportbike : Matagumpay na naitago ang weld line sa likod ng air intake grille, na may impact strength retention na sinusukat sa 78% (vs. 45% sa dating disenyo ng supplier).
- Ang hulma ng seksyon ng buntot na may pinagsamang LED housing : Weld line na inilagay sa tabi ng natural na gilid para maiwasan ang interference sa light transparency area.
Ang kumpanya ay sumusunod sa patakaran sa kalidad ng "katumpakan, mataas na kahusayan, kalidad ng paghahagis" at nanalo ng mataas na papuri mula sa mga customer sa buong mundo.
Ano ang mga kritikal na pagsasaalang-alang para sa pagpili ng lokasyon ng gate sa Class-A surface motorcycle bodywork molds upang maiwasan ang jetting at mga marka ng daloy?
Sa Class-A surface na bahagi ng bodywork ng motorsiklo (hal., mga fairing sa harap, side panel, tail cowl), jetting (tulad ng ahas na mga marka ng daloy mula sa high-speed na pagtunaw na pumapasok sa isang makapal na lukab) at flow marks (nakikitang ripples o hesitations) ay hindi katanggap-tanggap na mga depekto. Ang lokasyon ng gate ay ang pinaka-maimpluwensyang parameter ng disenyo upang maalis ang mga depektong ito bago putulin ang metal. Ang hindi magandang pagpili ng gate ay humahantong sa magastos na pag-rework ng amag o pagtanggi sa mga nakikitang bahagi, lalo na para sa mga high-gloss painted finish na kailangan ng mga brand tulad ng Triumph, Honda, o Ducati.
1. Mga Kritikal na Pagsasaalang-alang para sa Pagpili ng Lokasyon ng Gate
| Pagsasaalang-alang | Diskarte sa Disenyo para Iwasan ang Jetting at Flow Marks | Karaniwang Parameter / Benepisyo | Application sa Fanze T&M (Jiashan) Co., Ltd. |
|---|---|---|---|
| Pag-iwas sa Jetting (paunang pagpasok ng pagkatunaw) | Ilagay ang gate na patayo o tangential sa a tadyang, boss, o mas makapal na seksyon ng dingding (≥2.5mm) kaya tumama ang tunaw sa isang sagabal kaagad pagkatapos makapasok. | Binabawasan ang paunang bilis ng 40–60%; inaalis ang daloy ng ahas. | Ginamit sa Triumph front cowl mold – gate na matatagpuan sa likod ng decorative groove, na nagreresulta sa zero jetting defects sa 10,000 shots. |
| Pagkakapareho ng haba ng daloy | Center gate (single) o maramihang gate na may balanseng mananakbo upang matiyak na ang lahat ng front ng daloy ay umabot sa mga gilid nang sabay. | Pinipigilan ang mga marka ng pag-aatubili at pag-freeze; binabawasan ang visibility ng marka ng daloy ng ≥70%. | Inilapat sa malaking side panel para sa domestic 400cc sportbike – 2 gate na may balanseng H‑runner. |
| Distansya sa manipis na pader | Position gate man lang 10–15mm ang layo mula sa biglaang pagbabawas ng kapal (hal., 2.0mm hanggang 1.2mm). | Iniiwasan ang pag-aalinlangan sa daloy at mga marka ng daloy sa ibaba ng agos. | Karaniwang panuntunan sa disenyo sa lahat ng Fanze T&M (Jiashan) Co., Ltd. Class-A molds. |
| Pagpili ng uri ng gate | Gamitin fan gate o tab gate para sa malalaking patag na lugar; submarino (tunnel) gate para sa mga nakatagong lugar; valve gate para sa multi-point sequential filling. | Binabawasan ng fan gate ang bilis ng pagtunaw sa harap ng 3–5x kumpara sa pin gate; ang mga valve gate ay nag-aalis ng mga linya ng hinang. | Ang mga fan gate ay inilapat sa rear tail cowl (ABS) upang maiwasan ang mga marka ng daloy malapit sa engraved logo area. |
| Simulation ng daloy ng amag validation | Patakbuhin ang simulation bago ang tooling upang mahulaan ang bilis ng jetting ( Inirerekomenda ang <150 mm/s ) at index ng marka ng daloy ( FMI < 0.8 ). | I-optimize ang lokasyon ng gate sa 3–5 na pag-ulit; binabawasan ang mga pagsubok na shot ng 50%. | Karaniwang pamamaraan ng IATF16949 para sa lahat ng mga bagong hulma sa bodywork ng motorsiklo. |
2. Paghahambing ng Parameter: Mga Uri ng Gate vs. Defect Prevention sa Class‑A Surfaces
| Uri ng Gate | Mga Karaniwang Aplikasyon sa Bodywork ng Motorsiklo | Panganib sa Jetting | Kontrol ng Flow Mark | Visibility ng Vestige ng Gate | Mas gusto para sa Painted Surface? |
|---|---|---|---|---|---|
| Pin gate (direkta) | Maliit na takip, salamin housings | Mataas (if not obstructed) | Katamtaman | Nakikita (nangangailangan ng post-trim) | Hindi (maliban sa nakatagong mukha) |
| Fan gate | Mga fairing sa gilid, rear cowl tops | Mababa (melt spreads) | Magaling | Mababa (manipis na malawak na saksi) | Oo (sa hindi nakikitang gilid) |
| Tab gate | Mahabang manipis na mga panel (mga kawali sa tiyan) | Mababa | Mabuti | Katamtaman (tab removed) | Oo (pinutol at pinakintab) |
| Submarino (tunel) | Mga nakatagong lugar na may rib-fed | Katamtaman (depends on rib design) | Mabuti | Wala (awtomatikong pagbabawas) | Oo – kung ang gate ay nasa non‑A side |
| Sequential valve gate | Malaking kumplikadong fairings (front cowl) | Napakababa (kontroladong pagbubukas) | Magaling (no flow marks) | Minimal (marka ng singsing) | Oo (premium na solusyon) |
3. Paano Ipinapatupad ng Fanze T&M (Jiashan) Co., Ltd. ang Gate Location Optimization
- Pagsusuri ng daloy ng amag ng maramihang pag-ulit : Ang bawat Class-A na amag sa bodywork ng motorsiklo ay sumasailalim sa hindi bababa sa 3 simulation iteration. Ginagamit ng kumpanya bilis ng jetting (<150 mm/s) at rate ng paggugupit (<40,000 1/s) bilang pangunahing pamantayan sa pagtanggap bago ilabas ang disenyo ng amag para sa pagputol ng bakal.
- Pisikal na disenyo ng sagabal : Kung saan ang panganib sa jetting ay hindi maiiwasan, ang mga designer ay nagdagdag ng a pansamantalang tadyang o pin sa tapat ng gate para basagin ang natutunaw na jet. Maaalis ang feature na ito sa ibang pagkakataon sa pamamagitan ng EDM o manual polishing.
- Pamamahala ng vestige ng gate : Para sa painted bodywork, ang mga gate ay palaging inilalagay sa B‑ibabaw (hindi nakikitang bahagi) o sa kahabaan ng hinaharap na linya ng paghihiwalay ng dalawang naka-assemble na bahagi (hal., ibabang gilid ng side fairing).
- Pagpapatunay ng produksyon : Ang unang 100 shot ay siniyasat sa ilalim grazer light (500–1000 lux, 45° rotation) para sa mga flow mark, jetting, at gate witness. Ang anumang depekto ay nag-trigger ng pagbabago sa gate bago ang mass production.
4. Tatlong FAQ (kabilang ang pagpapakilala ng kumpanya)
FAQ 1: Maaari bang ganap na maiwasan ng isang gate sa isang malaking fairing sa gilid (hal., 800mm ang haba) sa mga flow mark?
A: Para sa malalaking bahagi ng bodywork ng motorsiklo, ang isang gate ay bihirang sapat upang maiwasan ang mga marka ng daloy dahil ang natutunaw na harap ay lumalamig at nag-aalangan bago makarating sa dulong bahagi. Inirerekomenda ng Fanze T&M (Jiashan) Co., Ltd. ang alinman dalawang fan gate na may balanseng runner o a hot runner na may balbula gate . Para sa mga customer na nangangailangan ng premium na kalidad ng ibabaw, nag-aalok ang kumpanya motorcycle fairings bodywork plastic injection mold mga solusyon na may sequential valve gating, na nag-aalis ng mga marka ng daloy sa pamamagitan ng pagkontrol sa pagtunaw sa harap na pagsulong. Matagumpay itong nailapat sa 800mm front cowl mold ng Triumph.
FAQ 2: Paano mo isasaayos ang lokasyon ng gate pagkatapos mabuo na ang molde kung lilitaw ang mga marka ng daloy sa panahon ng mga pagsubok?
A: Ang mga pagbabago sa post-build na gate ay mahal ngunit posible. Gumagamit ang Fanze T&M (Jiashan) Co., Ltd. ng tatlong paraan ng pagwawasto ayon sa kagustuhan:
- Pag-profile ng iniksyon : Bawasan ang bilis ng unang yugto ng pag-iniksyon ng 30–50% upang maalis ang jetting nang walang pagbabago sa amag.
- Pagtaas ng temperatura ng amag : Taasan ang temperatura ng lokal na amag ng 10–20°C malapit sa gate gamit ang mga karagdagang heater (kung idinisenyo na may mga puwang ng pampainit).
- Pagbabago ng geometry ng gate : I-machine ang gate mula sa pin hanggang sa uri ng fan (nagdaragdag ng 2–3 araw na lead time) o magdagdag ng sagabal sa tapat ng gate.
Upang maiwasan ang naturang muling paggawa, ang kumpanya ay namumuhunan nang malaki sa tumpak na simulation ng daloy ng amag bago ang tool, na binabawasan ang mga pagbabagong nauugnay sa pagsubok ng higit sa 60% kumpara sa average ng industriya.
FAQ 3: Ang Fanze T&M (Jiashan) Co., Ltd. ba ay may partikular na karanasan sa malalaking bodywork molds ng motorsiklo para sa mga high-gloss painted surface?
A: Oo. Ang Fanze T&M (Jiashan) Co., Ltd. ay itinatag noong 2005 at dalubhasa sa precision injection molds at injection parts. Lumipat ang kumpanya sa Guigu Park, Jiashan County noong 2016, na may 14,000 m² na magagamit na lugar ng planta at humigit-kumulang 100 empleyado. Nagmamay-ari ito ng imported na CNC, EDM, slow-moving wire cutting machine, at high-performance injection molding equipment mula sa Japan at Germany. Ang kumpanya ay IATF16949 certified at nakapagtatag ng magandang kooperatiba na relasyon sa British Triumph Motorsiklo , domestic SAIC, Changan, at Japanese Tiger Electric.
Kasama sa mga partikular na halimbawa ng bodywork ng motorsiklo ang:
- Triumph Street Triple front cowl : 6 sequential valve gate, zero jetting/flow marks sa Class‑A painted surface (2K paint na may clear coat).
- Domestic 600cc sportbike side fairing (ABS PC) : Dalawang fan gate na matatagpuan sa likod ng mga air intake grille – ang mga marka ng daloy ay ganap na nakatago, lakas ng epekto >65 kJ/m² sa mga linya ng weld.
- Rear seat cowl para sa Japanese OEM (PBT ASA) : Nag-iisang submarine gate sa B‑surface, inaalis ang mga marka ng daloy ng na-optimize na balanse ng runner at temperatura ng amag (85°C).
Ang kumpanya ay sumusunod sa patakaran sa kalidad ng "katumpakan, mataas na kahusayan, kalidad ng paghahagis" at nanalo ng mataas na papuri mula sa mga customer sa buong mundo.
