Paano mo mapipigilan ang mga pilak na streak at mga bula sa mga high-gloss na transparent na bahagi ng PC na dulot ng mga isyu sa moisture at venting?
Sa high-gloss transparent polycarbonate (PC) injection molded parts (hal., automotive light covers, medical device housing, o electronic display lens), mga pilak na guhit (tinatawag ding splay marks) at mga bula (mga voids o gas pockets) ay mga kritikal na visual na depekto na nagiging sanhi ng mga bahagi na hindi katanggap-tanggap. Ang mga depektong ito ay pangunahing sanhi ng kahalumigmigan sa dagta (Ang PC ay hygroscopic at humihina nang higit sa 0.02% moisture) at hindi sapat na paglabas ng hangin (ang nakulong na hangin o mga degradasyon na gas ay hindi makakatakas). Ang pag-iwas sa mga ito ay nangangailangan ng kumbinasyon ng pagpapatuyo ng materyal, disenyo ng amag, at kontrol sa proseso.
1. Mga Pinag-ugat na Sanhi ng Silver Streaks at Bubbles
| Uri ng Depekto | Pangunahing Dahilan | Hitsura | Kritikal na Threshold |
|---|---|---|---|
| Mga pilak na guhit | Ang kahalumigmigan >0.02% → hydrolysis → gas (CO₂, H₂O vapor) ay lumalawak sa natutunaw na harapan. | Pilak, kulot na mga linya sa direksyon ng daloy. | Nilalaman ng kahalumigmigan ng PC ≤0.015% (dryer dew point -40°C, 4–6h sa 120°C). |
| Mga bula (mga walang laman) | Na-trap na hangin dahil sa mahinang pag-vent, o gas mula sa thermal degradation (temperatura ng pagkatunaw >320°C). | Bilog o pahabang gas pocket malapit sa ibabaw o sa loob ng makapal na dingding. | Lalim ng vent: 0.02–0.03 mm para sa PC (mas malalim na nagiging sanhi ng flash). Matunaw na temperatura ≤310°C. |
| Combined (splay mga bula) | Hindi sapat na back pressure mataas na turnilyo bilis → air entrapment sa matunaw. | Magulong silver streak na may nakakalat na micro-bubbles. | Presyon sa likod: 5–10 bar; bilis ng tornilyo: 40–60 rpm. |
2. Mga Paraan ng Pag-iwas – Paghahambing ng Parameter
| Panukala sa Pag-iwas | Inirerekomendang Saklaw ng Parameter para sa PC | Epekto sa Pagbawas ng Depekto | Pagpapatupad sa Fanze T&M (Jiashan) Co., Ltd. |
|---|---|---|---|
| Pagpapatuyo ng materyal | Dehumidifying dryer, dew point -40°C hanggang -50°C; 120°C sa loob ng 4–6 na oras; moisture ≤0.015% (na-verify ng moisture analyzer). | Pinipigilan ang >90% ng mga silver streak. | Lahat ng Japanese/German injection molding machine ay nilagyan ng mga desiccant dryer; in-line moisture monitoring para sa mga kritikal na transparent na bahagi. |
| Disenyo ng vent | Lalim ng vent: 0.02–0.03 mm; width: 6–10 mm; land length: 1–2 mm; followed by 0.5–1.0 mm deep relief channel. Place at weld lines and last fill areas. | Tinatanggal ang mga bula at binabawasan ang mga pilak na streak ng 60–80%. | Standard na layout ng vent para sa lahat ng transparent na amag; napatunayan sa pamamagitan ng pagsusuri sa daloy ng amag. |
| Pag-profile ng bilis ng iniksyon | Mabagal–mabilis–mabagal na profile: 20% bilis para sa unang 10% fill (upang payagan ang air escape), 70–90% para sa gitna, 30–50% para sa huling 10% upang maiwasan ang overpacking. | Binabawasan ang shear heating at gas entrapment. | Ginagamit sa ABB charging pile lens molds at automotive interior transparent covers. |
| Presyon sa likod at bilis ng turnilyo | Presyon sa likod: 5–10 bar; bilis ng turnilyo: 40–60 rpm (mas mababa sa karaniwang 80–100 rpm para sa mga opaque na resin). | Pinipigilan ang air entrainment at frictional heating. | Karaniwang setting ng proseso para sa lahat ng mga transparent na trabaho sa PC. |
| Temperatura ng amag | Mataas na temperatura ng amag: 80–100°C (inirerekomenda ang langis o electric heating). | Pinapabuti ang daloy ng pagkatunaw at pinapayagang makatakas ang nakulong na hangin bago mag-freeze. | Nakamit gamit ang water/oil temperature controllers at conformal heating channels. |
3. Mga Advanced na Teknik na Ginamit ng Fanze T&M (Jiashan) Co., Ltd.
- Vacuum venting : Para sa malalaking transparent na bahagi (hal., mga takip ng headlight), inilalapat ang aktibong vacuum sa mga venting channel (0.5–0.8 bar absolute pressure) upang alisin ang nakakulong na hangin bago matunaw ang pagdating.
- Mold coating para sa pagpapalabas ng gas : A PVD o anti-stick coating (hal., TiN o DLC) sa mga ibabaw ng lukab ay binabawasan ang pagdirikit ng gas at pinapabuti ang kahusayan sa pag-vent.
- Sabay-sabay na engineering : Bago ang pagbuo ng amag, tumatakbo ang kumpanya Moldflow gas evacuation simulation upang matukoy at magdagdag ng mga lagusan sa mga hinulaang lokasyon ng air trap.
- Protocol ng inspeksyon : Ang bawat shot ay siniyasat sa ilalim 5000 lux backlight para sa mga pilak na guhitan at mga bula; Cpk ≥ 1.33 para sa rate na walang depekto.
4. Tatlong FAQ (kabilang ang pagpapakilala ng kumpanya)
FAQ 1: Maaari bang alisin ang mga pilak na guhitan sa pamamagitan ng pagpapakintab o patong pagkatapos ng paghubog?
A: Hindi. Ang mga silver streak ay mga marka ng pagkasira sa ilalim ng ibabaw o mga channel ng gas sa loob ang plastic matrix. Ang post-molding polishing, painting, o coating ay hindi maalis ang mga ito. Ang tanging solusyon ay ang pag-iwas sa pamamagitan ng mahigpit na pagpapatayo at na-optimize na bentilasyon . Ginagarantiyahan ng Fanze T&M (Jiashan) Co., Ltd. ang isang silver-streak-free rate na >98% sa mga unang kuha sa pamamagitan ng paggamit ng mga dehumidifying dryer (dew point -50°C) at precision venting. Para sa mga customer na nangangailangan ng pinakamataas na optical clarity, nag-aalok ang kumpanya high-gloss transparent PC injection mold mga solusyon na may pinagsamang vacuum venting at pagpapatunay ng daloy ng amag.
FAQ 2: Ano ang maximum na pinapayagang lalim ng vent para maiwasan ng PC ang flash, at paano mo ito susuriin?
A: Para sa PC, ang safe vent depth ay 0.020–0.030 mm (0.0008–0.0012 pulgada). Ang mas malalim na mga lagusan ay nagdudulot ng flash; ang mas mababaw na mga lagusan ay nakakabit ng gas at nagiging sanhi ng mga bula. Ang Fanze T&M (Jiashan) Co., Ltd. ay nagpapatunay sa lalim ng vent gamit ang a gauge ng katumpakan ng feeler (Gawa ng Japan, ±0.001 mm) sa bawat amag sa panahon ng pagpupulong at pagkatapos ng 50,000 cycle. Ginagamit din ng kumpanya stepped venting : 0.02 mm ang lalim para sa unang 2 mm na lupa, pagkatapos ay 0.05 mm, pagkatapos ay 0.5 mm ang buong kaluwagan. Ang disenyong ito ay napatunayan sa mga transparent na lens molds para sa Japanese Tiger Electric at ABB.
FAQ 3: Anong partikular na karanasan ang mayroon ang Fanze T&M (Jiashan) Co., Ltd. sa high-gloss transparent PC molds?
A: Ang Fanze T&M (Jiashan) Co., Ltd. ay itinatag noong 2005 at dalubhasa sa precision injection molds at injection parts. Lumipat ang kumpanya sa Guigu Park, Jiashan County noong 2016, na may 14,000 m² na magagamit na lugar ng planta at humigit-kumulang 100 empleyado. Nagmamay-ari ito ng imported na CNC, EDM, slow-moving wire cutting machine, at high-performance injection molding equipment mula sa Japan at Germany. Ang kumpanya ay IATF16949 certified at nakapagtatag ng magandang kooperatiba na relasyon sa British Land Rover Motors, Triumph Motorcycles, ABB charging stations, at Japanese Tiger Electric .
Kasama sa partikular na transparent na PC mold experience ang:

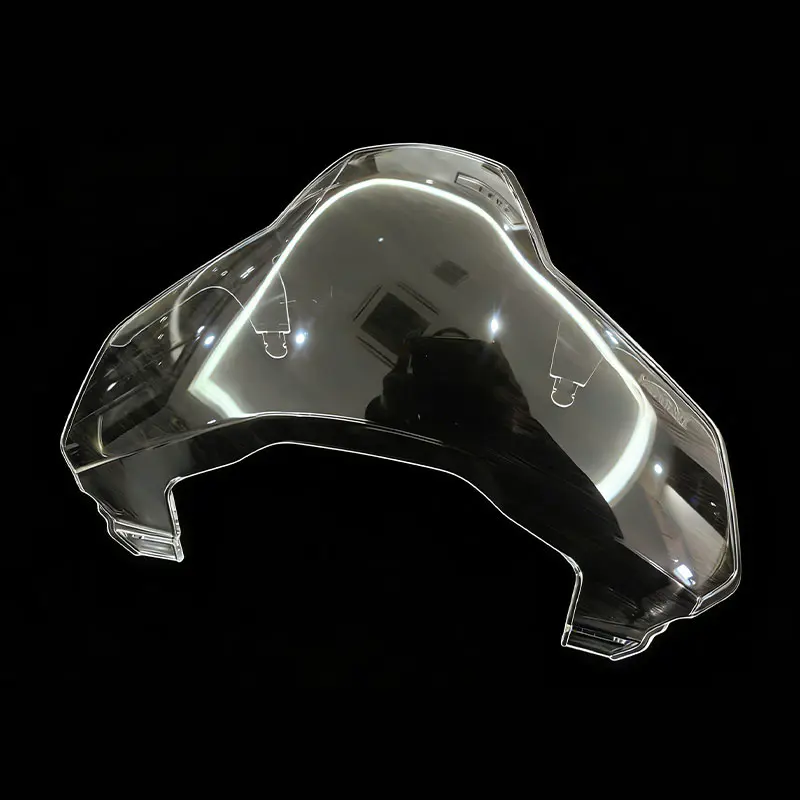

- Automotive headlight inner lens para sa SAIC : Nakamit ang zero silver streaks gamit ang vacuum venting na Moldflow-optimized na mga lokasyon ng gate. Banayad na transmission >89% sa 3mm kapal.
- EV charging pile display cover (ABB) : Ginawa na walang bubble na may molded-in na UV stabilizer; pumasa sa 2000h QUV test nang hindi naninilaw.
- Transparent na window ng medikal na device para sa Japanese OEM : Pinapanatili ang ≤0.015% moisture content gamit ang inline dew point monitoring; Cpk para sa kalinawan na grado = 1.45.
Ang kumpanya ay sumusunod sa patakaran sa kalidad ng "katumpakan, mataas na kahusayan, kalidad ng paghahagis" at nakakuha ng mataas na papuri mula sa mga customer sa buong mundo.
