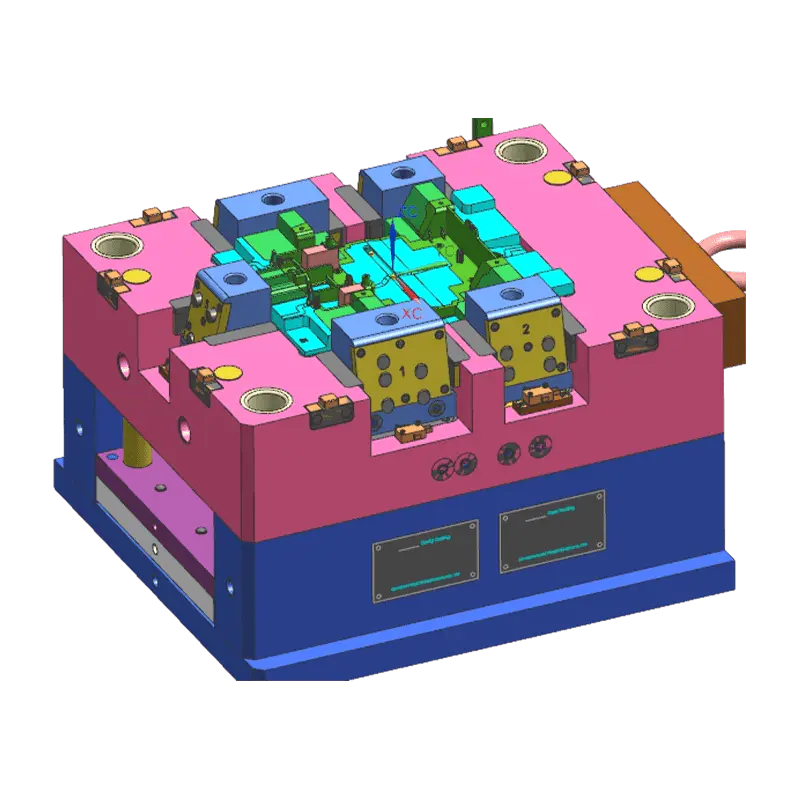

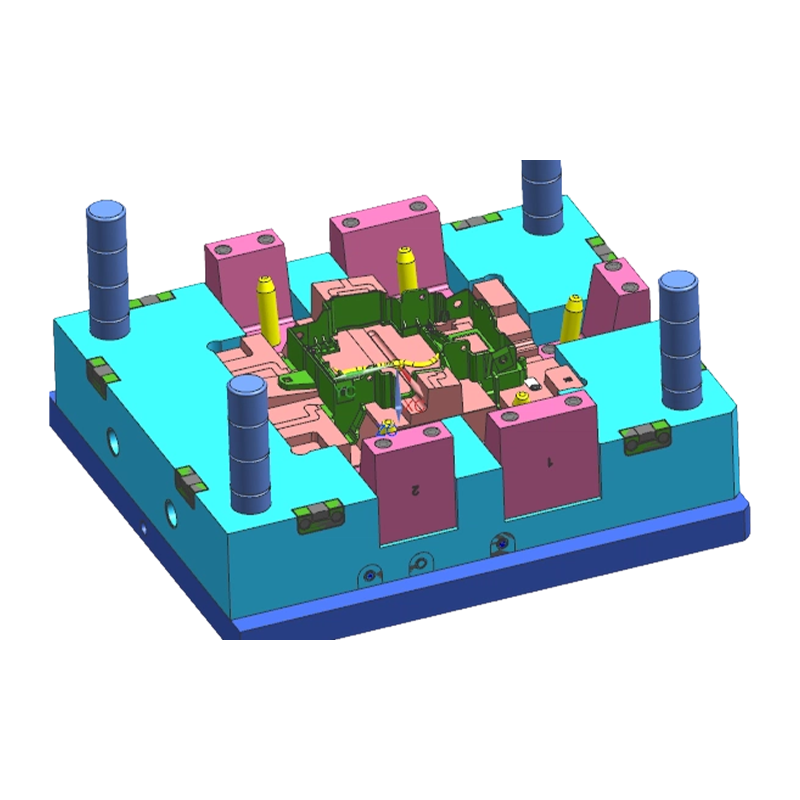

Ang produktong ito ay nasa ilalim ng kategorya ng automotive functional structural part molds, partikular na idinisenyo para sa paghubog ng mga mekanismo ng shift ng gearbox at nakapalibot na mga bahagi ng interior bracket. Dahil ang mga bracket na ito ay dapat magtaglay ng mekanikal na stress mula sa mga pagpapatakbo ng paglilipat ng gear at suportahan ang pagkarga ng mga wiring harnesses at panel, ang disenyo ng amag ay nakatutok sa pagtiyak ng dimensional na katumpakan at structural strength ng mga molded parts. Ang istraktura ng amag ay kadalasang nagsasangkot ng multidirectional core na paghila at pagpasok ng mga teknolohiya sa paghubog upang mapaunlakan ang mga kumplikadong geometric na tampok at mga mounting hole ng mga bracket. Ang mga bahagi ng paghubog ay ginawa mula sa highrigidity mold steel, na pinoproseso sa pamamagitan ng precision CNC machining at heat treatment, tinitiyak ang cavity dimensional stability sa panahon ng pangmatagalang produksyon ng highpressure injection at pinipigilan ang pagpapapangit ng produkto. Ang disenyo ng amag ay na-customize batay sa mga modelong 3D na ibinigay ng customer, na sumusunod sa mga pamantayan ng internasyonal na injection mold, at gumagawa ng mga plastik na bahagi na may mga katangian ng tunog na mekanikal na angkop para sa mga kasunod na proseso ng thermal riveting o screw assembly.
Bahay · produkto · Automotive interior plastic parts injection mold · Gear Shift Bracket Injection Mould
Pakyawan ####
- Structural Integrity Assurance: Pag-optimize sa gating system ng amag at mga circuit ng paglamig batay sa mga katangian ng pagkarga ng bracket upang epektibong mabawasan ang natitirang stress sa bahaging hinulma, maiwasan ang warpage pagkatapos ng paghuhulma, at matiyak ang katatagan ng istruktura pagkatapos ng pagpupulong.
- Fit Precision Control: Paggamit ng slow-wire EDM at precision grinding na proseso para sa mga kritikal na lugar ng amag upang mahigpit na kontrolin ang dimensional tolerance ng mga mounting hole, snap-fits, at positioning pillars, na tinitiyak na tumpak na akma sa pagitan ng bracket at ng shifting mechanism o decorative panel.
- Standardized Export Specifications: Ang disenyo at pagmamanupaktura ng amag ay sumusunod sa mga internasyonal na pamantayan tulad ng DIN at HASCO. Ang mga pangunahing bahagi ay gumagamit ng mga karaniwang bahagi, na nagpapadali sa madaling pagpapanatili at pagpapalit ng ekstrang bahagi para sa mga kliyente sa ibang bansa, na binabawasan ang mga gastos sa pagpapanatili ng lifecycle.
- Kakayahang Paghahatid sa Antas ng Bahagi: Nagbibigay ng mga serbisyo sa produksyon ng injection at post-processing, pagsuporta sa hot-melt embedding ng metal inserts, plastic welding, at final assembly, na nakakatugon sa mga pangangailangan ng mga customer sa one-stop procurement.
- Complex Geometry Molding: Ang amag ay may kakayahang pangasiwaan ang mga kumplikadong istruktura tulad ng mga undercut at siksik na distributed reinforcing ribs. Ang mekanismo ng demolding ay mapagkakatiwalaan na idinisenyo upang matiyak ang makinis na paghubog nang hindi nakakasira sa hitsura ng produkto.
- materyal Property Adaptation: Angkop para sa mga plastik na engineering gaya ng Glass Fiber Reinforced PA66, POM, at PC/ABS. Ang mga molded parts ay nagtataglay ng wear resistance, fatigue resistance, at high-temperature resistance, na angkop para sa automotive cabin environment.
- Mga Detalye ng Surface Treatment: Ang ibabaw ng produkto ay maaaring ituring bilang makintab o naka-texture ayon sa mga kinakailangan, nakakatugon sa mga panloob na aesthetic na pamantayan habang tinitiyak ang pagkakapare-pareho ng kulay at texture sa iba pang mga panloob na bahagi.
- Katatagan ng Mass Production: Ang amag ay nag-aalok ng isang matatag na ikot ng produksyon na may malawak na window ng pagpoproseso, na angkop para sa malaking dami ng tuluy-tuloy na produksyon. Ang mga oras ng pag-iniksyon at mga rate ng ani ay napatunayan sa pamamagitan ng pagsubok.

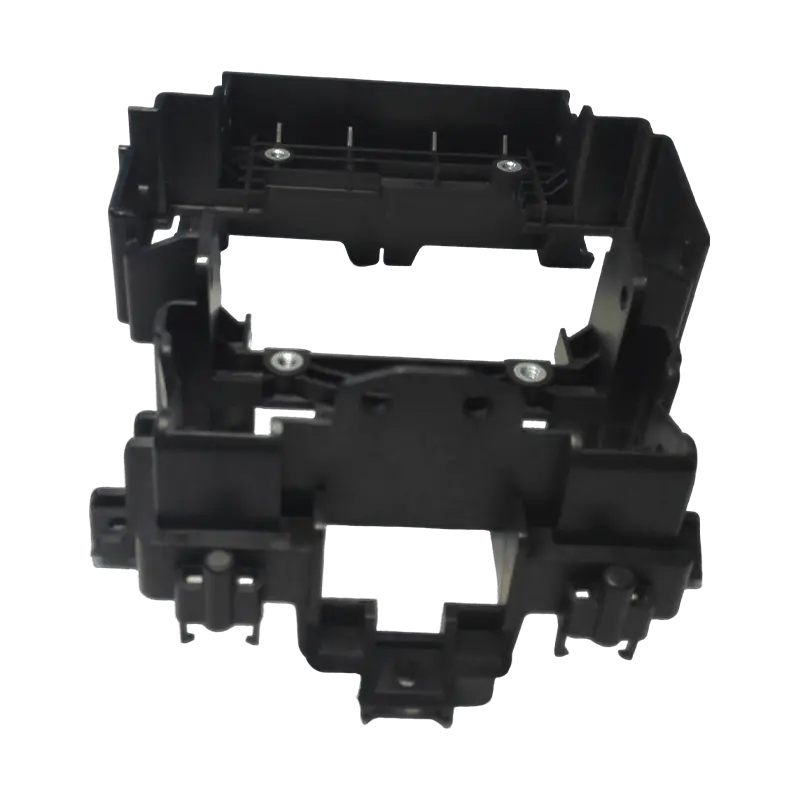

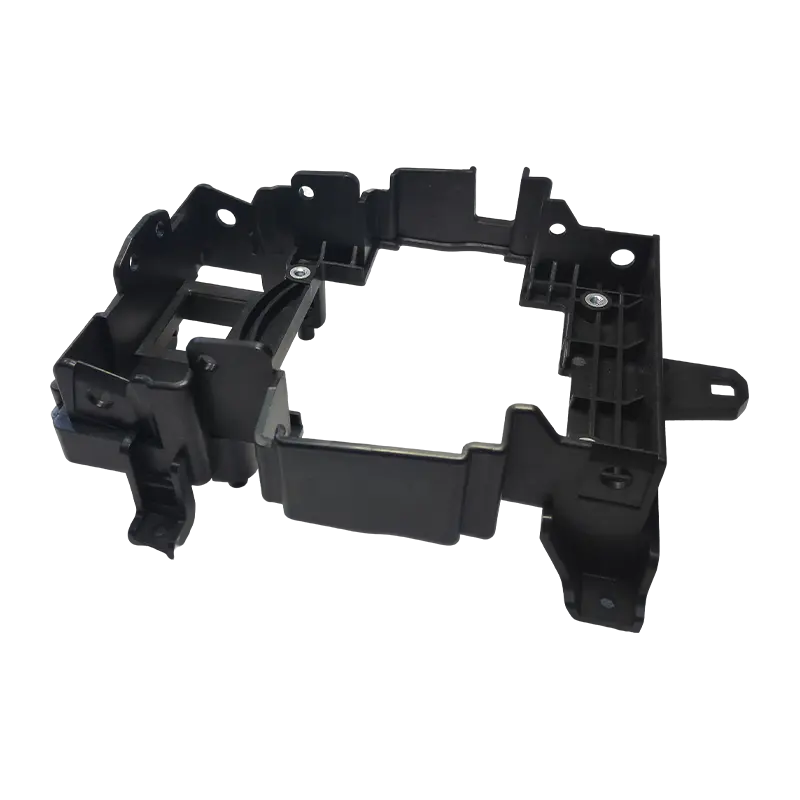

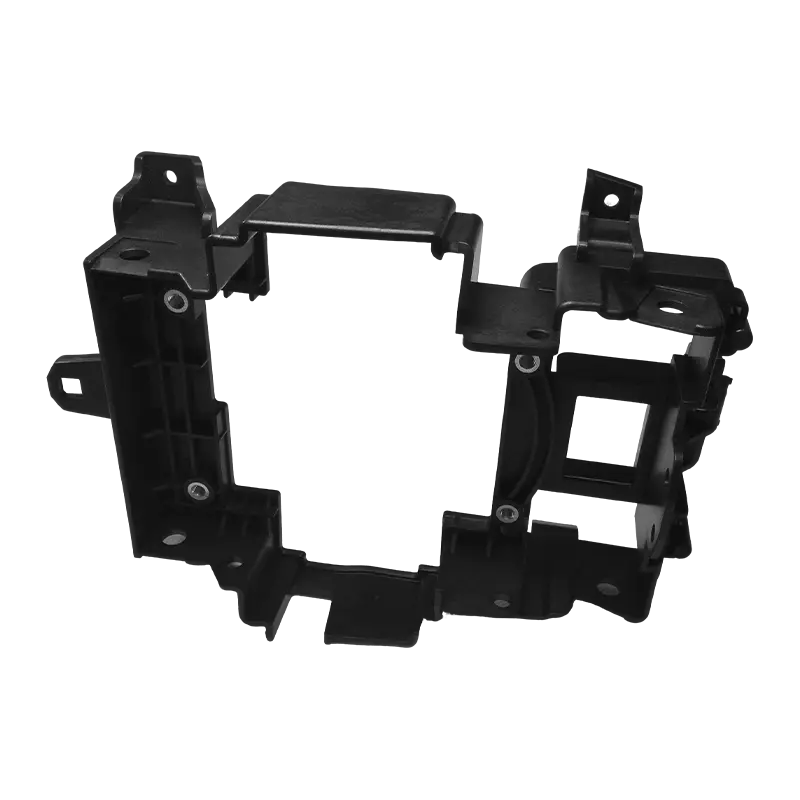

- Mekanismo ng Paglipat ng Gearbox: Ginagamit para gumawa ng manual/awtomatikong gear shift handle base bracket at shift lever guide bracket.
- Sistema ng Steering Column: Naaangkop sa mga hulma para sa steering column shroud bracket at combination switch mounting bracket.
- Center Console Assembly: Ginagamit para sa produksyon ng iniksyon ng mga panloob na kalansay ng center console at mga bracket sa pag-aayos ng bahaging gumagana.
- Supply ng Mga Bahagi ng Sasakyan: Nagbibigay ng OEM-standard na mga molde at mga bahagi ng injection para sa mga tagagawa ng sasakyan at mga supplier ng Tier 1.
Ang warpage ay pangunahing sanhi ng hindi pantay na paglamig o molecular orientation stress. Sa yugto ng disenyo ng amag, gumagamit kami ng software ng pagsusuri sa daloy ng amag upang gayahin ang mga proseso ng pag-iimpake at paglamig, na nagdidisenyo ng mga circuit ng paglamig nang naiiba. Nag-aaplay kami ng mga espesyal na hakbang sa pagpapalamig sa junction ng makapal at manipis na mga pader at isinasama ang deformation compensation design (anti-deformation machining) upang epektibong makontrol ang flatness at straightness pagkatapos ng paghubog.
Gumagamit ang amag ng mga mekanismo sa pagpoposisyon ng precision insert at inilalaan ang mga makatwirang dimensyon (na sumasaklaw sa mga sukat) sa disenyo. Sa proseso ng pag-iniksyon, ino-optimize namin ang presyon at bilis ng pag-iniksyon upang maiwasang maapektuhan at maalis ng pagkatunaw ang mga pagsingit. Bukod pa rito, ang mga pagsingit ng metal ay pinainit upang mapahusay ang pagbubuklod sa plastic na substrate, na tinitiyak na ang mga pagsingit ay ligtas at maaasahan.
Sa higit sa 15 taong karanasan sa pag-export ng amag, ang aming mga guhit sa disenyo at mga BOM ay ganap na na-standardize. Ang mga mold steel grade, heat treatment hardness indicators, at mga detalye ng accessory ay sumusunod lahat sa mga pamantayan ng DIN. Nagbibigay din kami ng mga detalyadong manwal sa pagpapanatili ng amag at mga listahan ng ekstrang bahagi, na tinitiyak na ang mga customer ay maaaring magsagawa ng mga standardized na operasyon ng pagpapanatili nang lokal.
| Mga Dimensyon ng Produkto | 170*250*98 |
| Materyal ng Produkto | PA6 GF30 |
| Presyo ng Produkto | US$1.2 |
| Oras ng Paghahatid ng Produkto | 30 araw |
| Presyo ng amag | US$20,000 |
| Oras ng Paggawa ng Mould | 45 araw |
| Mga Tuntunin sa Pagpapadala | FOB Shang Hai |
| Mga Tuntunin sa Pagbabayad | T/T |
| Materyal ng amag | 1.2344 |
| Mga Paraan ng Pagsubok | CMM |
| Haba ng amag | 500k |
| Panahon ng Warranty | 12 buwan |
Kumuha ng Quote
Fanze T&M (Jiashan) Co., Ltd., formerly Shanghai Fanze Precision Mould (est. 2005), is a precision enterprise specializing in injection mold development and plastic part manufacturing. We are China Gear Shift Bracket Injection Mould Suppliers and Wholesale Gear Shift Bracket Injection Mould Company, Exporter. Leveraging Singaporean precision technology and an international strategy, the company integrates R&D, mold design, manufacturing, and injection molding.
Batay sa Jiashan, Zhejiang, ang aming 14,000 m² na pasilidad ay gumagamit ng high-performance na Japanese at German na makinarya (CNC, EDM, wire-cutting) para magbigay ng full-service chain: R&D, paggawa ng amag, injection molding, pag-print, at pagpupulong. Na-certify ng IATF16949, dalubhasa kami sa mga automotive interior, bagong energy charging piles, at appliances. Nakikipagtulungan sa mga pandaigdigang pinuno tulad ng Land Rover, SAIC, at ABB, nag-e-export kami sa buong mundo, na naghahatid ng kalidad sa pamamagitan ng advanced na teknolohiya at pamamahala ng eksperto.
