Rolling Shutter Cup Holder Assembly Injection Mould

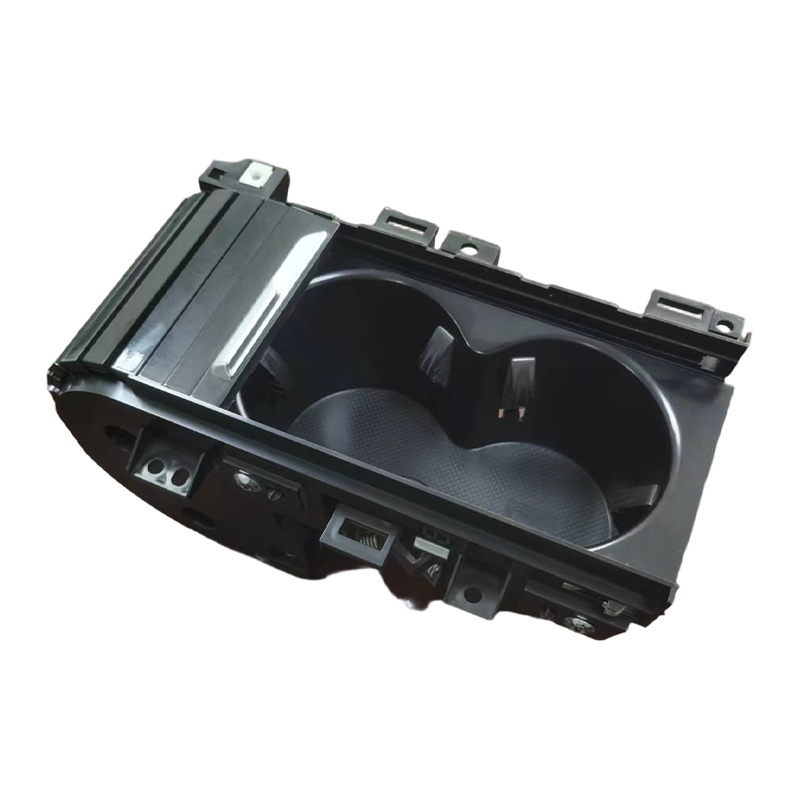

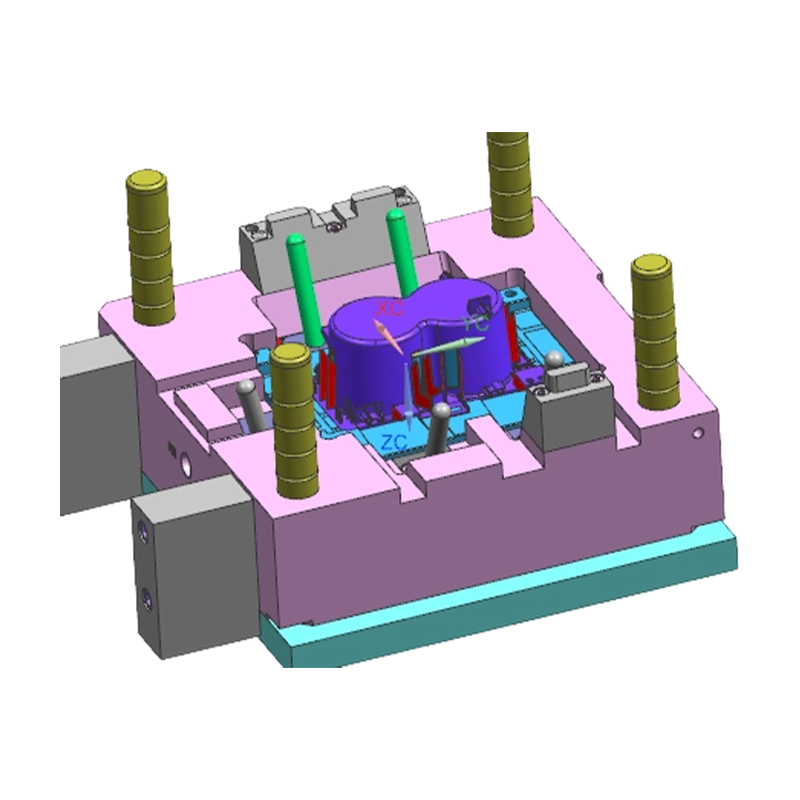

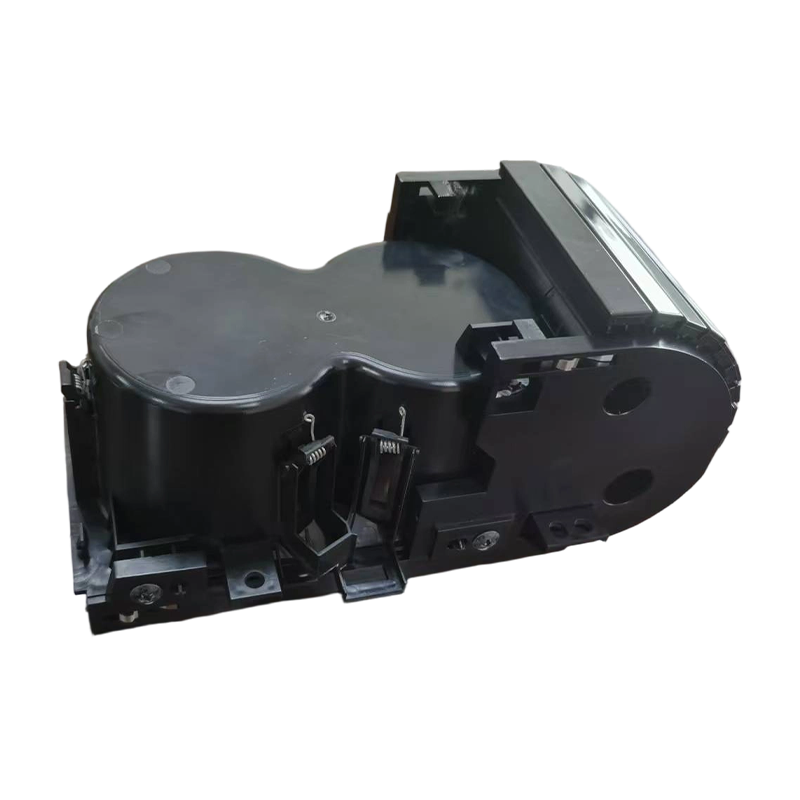

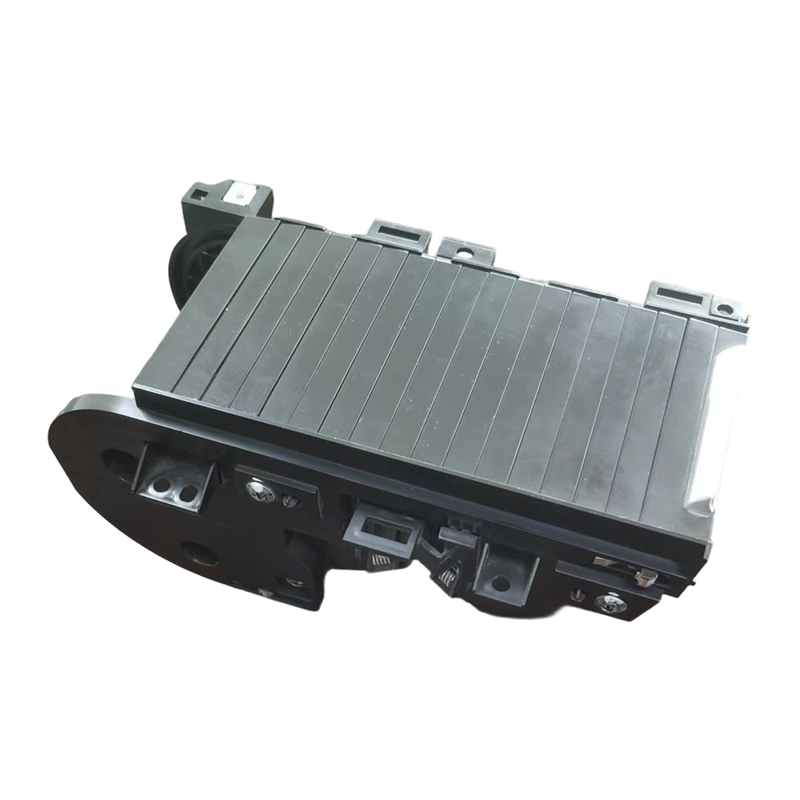

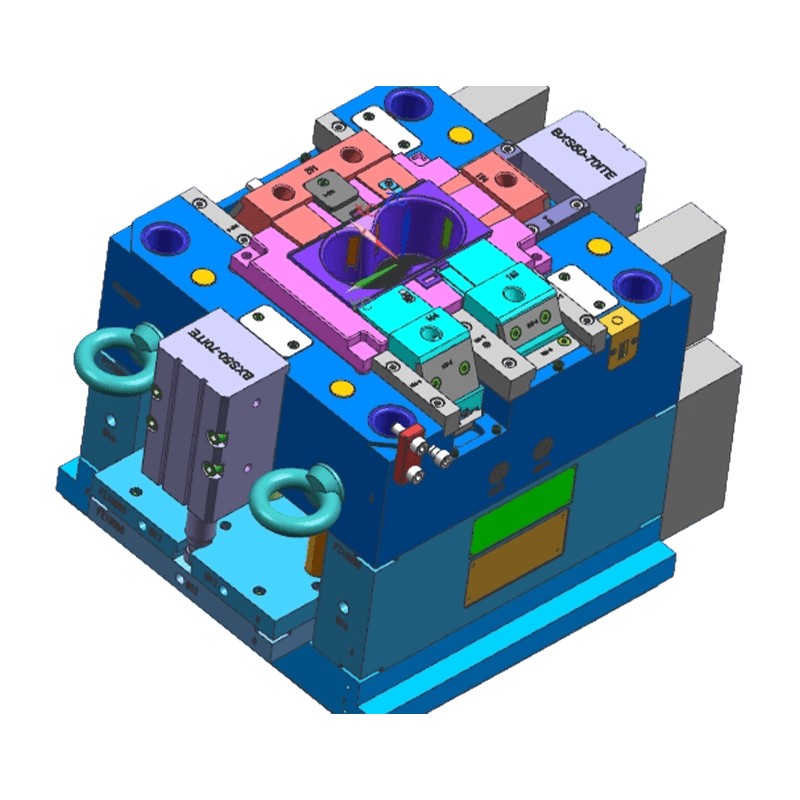

Ang produktong ito ay isang dalubhasang injection mold na idinisenyo para sa paggawa ng roller shade cup holder assembly sa mga center console ng sasakyan. Ang pagpupulong ay karaniwang binubuo ng isang rolling cover, housing shell, sliding rails, at elastic na mga bahagi, na ang pangunahing kinakailangan ay makinis na pagbubukas/pagsasara ng aksyon at pangmatagalang tibay. Ang amag ay binuo batay sa ibinigay ng kliyente na 3D na data o mga guhit, na gumagamit ng multislider o corepulling na mga mekanismo upang bumuo ng mga kumplikadong panloob na istruktura ng tren. Sa mahigit 15 taong karanasan sa pag-export, natutugunan namin ang mga pangangailangan ng merkado sa Europa at Asyano para sa katumpakan, kahusayan sa pag-ikot, at resistensya sa pagsusuot sa ibabaw, na tinitiyak ang pagpapalit ng bahagi at katatagan ng pagganap sa mass production.

Fanze T&M (Jiashan) Co., Ltd. Fanze T&M (Jiashan) Co., Ltd. Makipag-ugnayan sa Amin
PREV：Flip-Up Dash Storage Injection Mould SUSUNOD：Center Console Trim Panels Injection Mould
  • produkto Mga Detalye
kakayahan
Mga Pangunahing Kalamangan
01
Complex Geometry Capability
Sanay sa pagbuo ng mga masalimuot na feature tulad ng rolling rails, snapfits, at thinwall ribs. Tinitiyak ng tumpak na mga disenyo ng slider at ejector ang malinis na paglabas ng bahagi nang walang pinsala.
02
Pagkasyahin ang Precision Control
Ang mga kritikal na dimensyon ng amag ay pinananatili sa loob ng IT8IT10 tolerance grades para sa multicomponent assembly (cover to rails), na tinitiyak ang makinis at hindi nagbubuklod na sliding action.
03
Materyal na Pagbagay
Ang disenyo ng amag ay tumanggap ng iba't ibang engineering plastic (hal., ABS, PC/ABS, POM), na nagpapahintulot sa pag-urong at mga pagsasaayos ng sistema ng paglamig batay sa pagpili ng materyal ng customer.
04
Consistency ng Surface Finish
Maaaring i-texture o pulido ang mga mold cavity upang tumugma sa mga kinakailangan sa loob, na tinitiyak ang tactile at visual consistency ng mga natapos na bahagi.
mga pagtutukoy
Mga Tampok ng Produkto
F1
Precision Slider/Core Pull Mechanisms
Ang mga tumpak na disenyo ng slider o lifter ay bumubuo ng mga undercut at mga butas sa gilid sa mga riles ng gabay ng roller, na tinitiyak ang maaasahan at matatag na pagkilos.
F3
Na-optimize na Sistema ng Paglamig
Ang mga conformal cooling channel ay idinisenyo batay sa part na kapal ng pader upang epektibong makontrol ang cycle ng oras at mabawasan ang pag-urong deformation.
F2
Wear-Resistant Design
Ang mga insert o localized na heat treatment ay inilalapat sa mga lugar na may mataas na pagsusuot (tulad ng mga sliding rails) upang patagalin ang kabuuang buhay ng amag.
F4
Mga Bahagi ng Mapapalitang Suot
Ang mga kritikal na pagsingit na bumubuo sa mga lugar na may matataas na pagsusuot (hal., mga seksyon ng riles) ay idinisenyo upang maging detachable, nagpapadali sa pagpapanatili at pagbabawas ng pangmatagalang gastos.
▸ use case
Mga aplikasyon
Ang amag na ito ay pangunahing ginagamit upang makagawa ng roller shade cup holder assemblies para sa automotive interior center consoles. Naaangkop ito para sa mga module ng instrument panel o floor console sa mga pampasaherong sasakyan (mga kotse, SUV, MPV) at ibinibigay sa mga Tier1 na automotive supplier at OEM.
◆
Mga Karaniwang Isyu at Solusyon
Maingay o lumalaban sa pag-slide ng roller cover sa mga riles.
I-optimize ang draft angles at surface polishing/texturing uniformity sa mga rail area; siyasatin ang mga clearance ng slider fit para maiwasan ang flash o burr.
Mga marka ng lababo sa mga gilid ng pabahay ng cup holder o mga lokasyon ng snapfit.
I-optimize ang lokasyon ng gate o taasan ang lokal na hawak na presyon sa pamamagitan ng pagsusuri sa daloy ng amag; ayusin ang kahusayan sa paglamig sa kaukulang mga lugar upang matiyak ang pare-parehong paglamig.
Dimensyon ng riles at pagtaas ng clearance pagkatapos ng mahabang produksyon.
Gumamit ng wearresistant steel na may nitriding/coating para sa mga rail forming inserts; mga pagsingit ng disenyo bilang maaaring palitan para sa mas madaling pagpapanatili.
⏺
Mahahalagang Pagsasaalang-alang
1 Ibigay ang kumpletong 3D assembly drawing ng roller shade component bago ang disenyo ng mold para kumpirmahin ang interpart relationship at motion path.
2 Tumpak na tukuyin ang grado ng plastic na materyal at mga additives (hal., glass fiber content) para sa setting ng pag-urong at pagsusuri sa pagpili ng bakal.
3 Regular na linisin ang nalalabi ng langis at mga labi mula sa mga lugar ng slider at riles; siyasatin ang sistema ng pagpapadulas upang matiyak ang maayos na operasyon ng mekanismo.
Mga Dimensyon ng Produkto 110x183x86
Materyal ng Produkto PC ABS
Presyo ng Produkto US$1.3
Oras ng Paghahatid ng Produkto 30 araw
Presyo ng amag US$21,000
Oras ng Paggawa ng Mould 50 araw
Mga Tuntunin sa Pagpapadala FOB Shanghai
Mga Tuntunin sa Pagbabayad T/T
Materyal ng amag NAK80
Mga Paraan ng Pagsubok CMM
Haba ng amag 500k
Panahon ng Warranty 12 buwan
